★导管位置区域

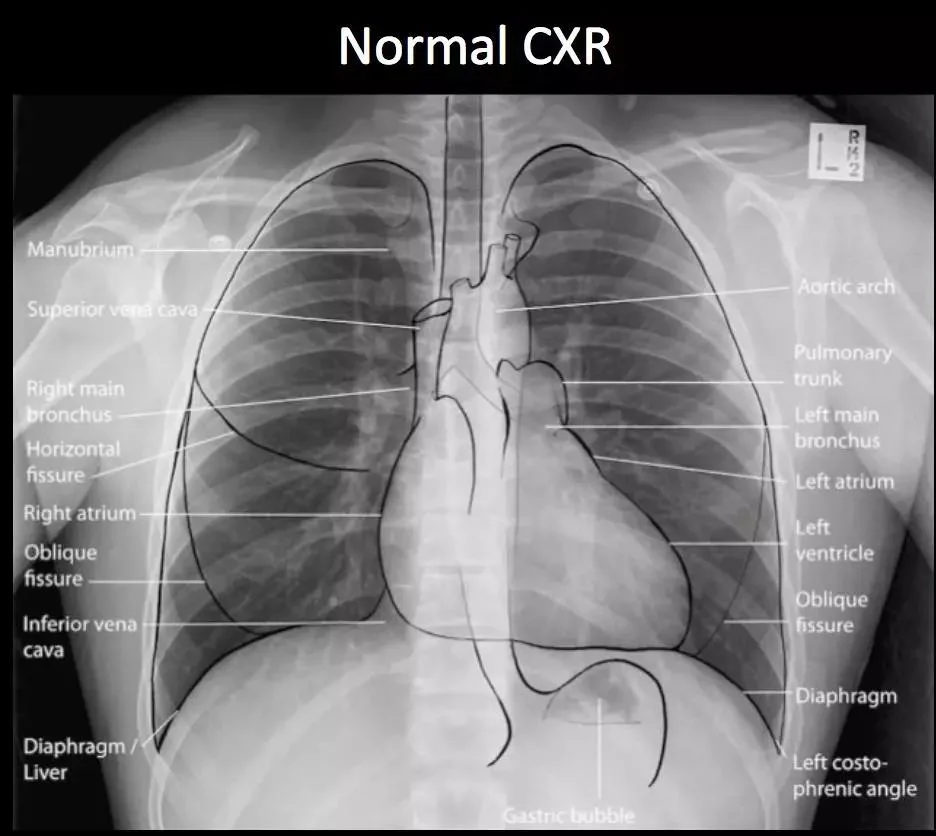

正常胸部X片显示的肺、心脏、血管及胃等正常结构位置

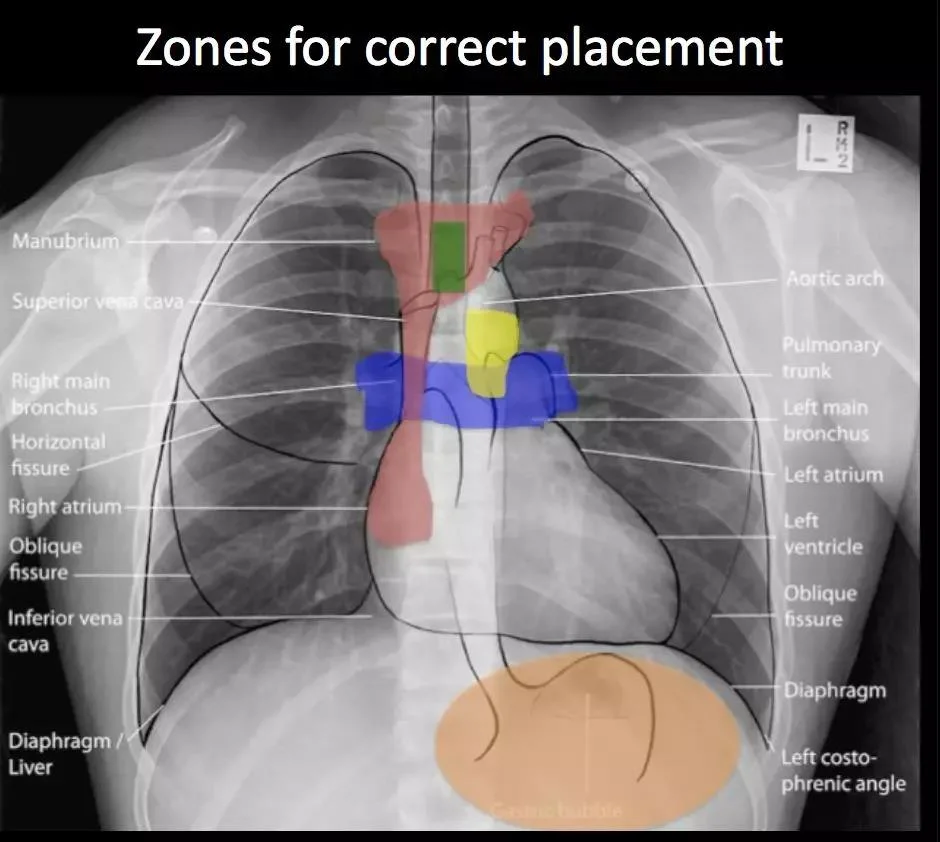

   ★导管位置区域
各颜色显示对应导管的区域位置

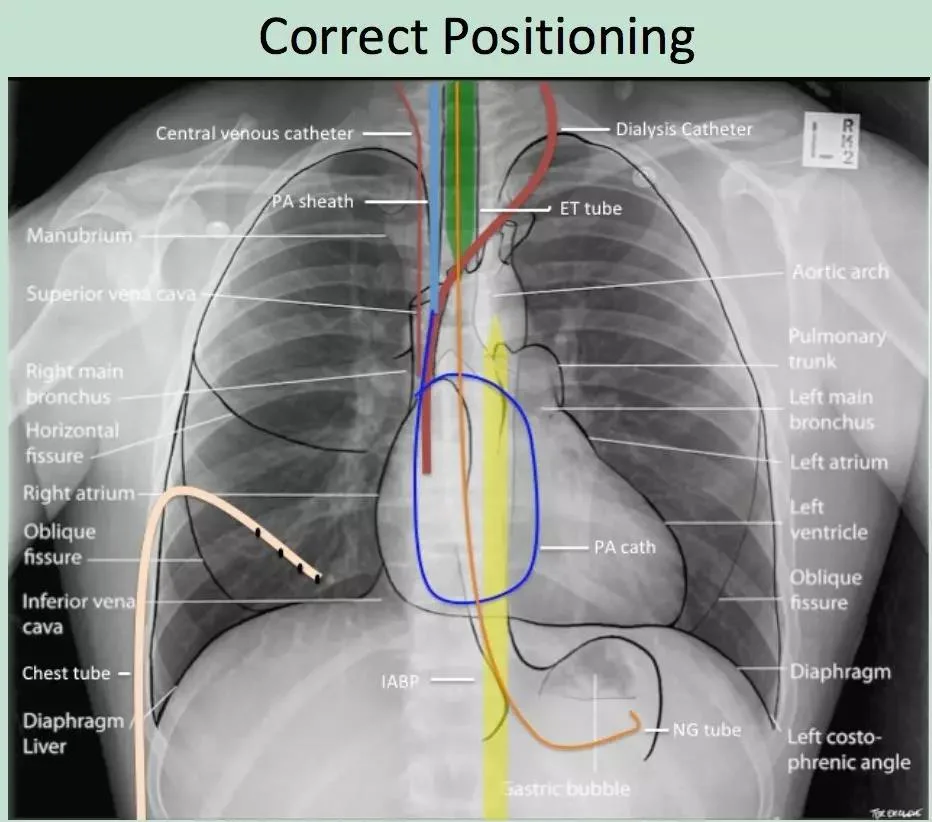

   ★正确导管位置
各导管对应的正确位置

1.绿色

气管(插管)导管：
导管顶端位于隆突以上3～4cm的位置

气管(切开)导管：

导管顶端位于气管切开口距离隆突的1/2～2/3的位置

2.深红色

中心静脉导管：
线和顶端应该保持和上腔静脉平行的走向,而不应该垂直
理想的导管深度应该在右房开口之前(约为隆突)的位置
如果是左侧颈内静脉或左侧锁骨下静脉,导管顶端位于右房,上腔静脉,且不要顶到上腔静脉外侧壁

透析导管:

与中心静脉导管相同
线和顶端应该保持和上腔静脉平行的走向,而不应该垂直;顶端位于右心房

3.蓝色

漂浮导管:
没有在右心房或右心室卷缩、打结
没有进一步超过左右支气管的范围；没有延伸接近肺动脉叶间干(肺门的2cm范围内)

4.粉色

胸腔引流管:
导管的侧孔应该进入胸膜腔(肋骨的内缘)
理想的位置是,导管顶端位于顶部利于气胸排除,位于基底部合适积液排除

5.橄榄绿

主动脉球囊反搏：
导管顶端低于左侧锁骨下动脉2～3cm,约胸2～4水平
理想的位置为隆突水平,或至少在隆突于左主支气管之间
如果顶端在主动脉弓下方大于5cm,那是一个非常错误的位置

6.橘红色
鼻胃管：
顶端位于胃内,超过贲门,膈以下,且超过中线

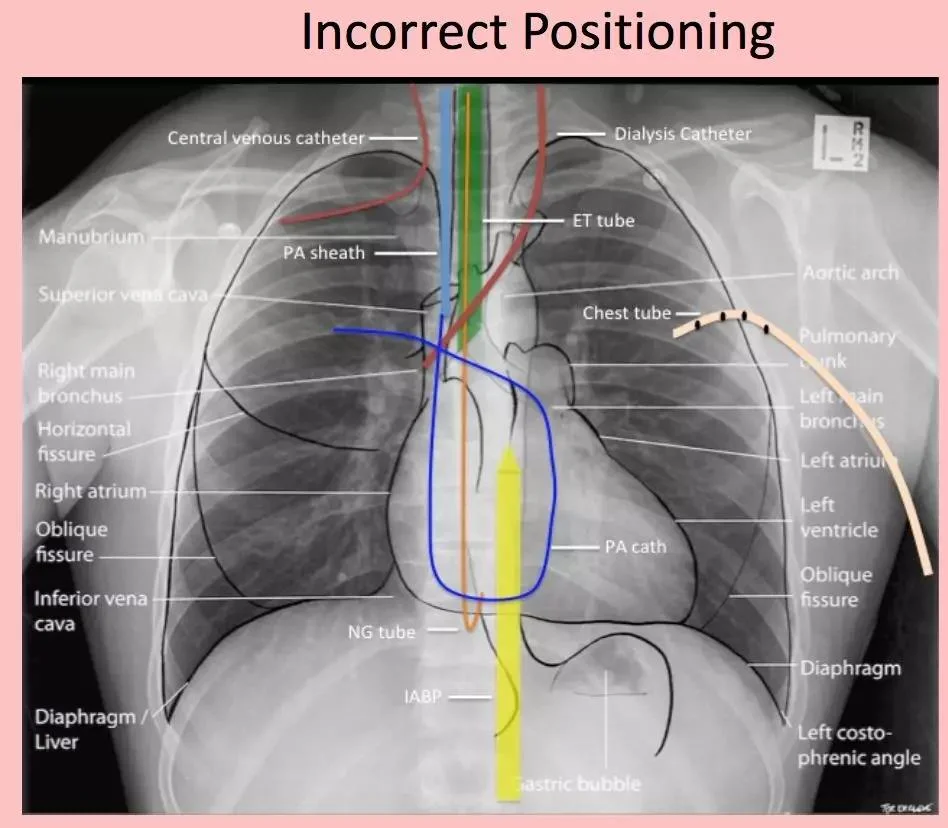

   ★异常导管位置
各导管的异常位置情况
